hastelloy b哈氏合金介绍：

Hastelloy B合金具有以下特性：
1.控制铁元素和铬元素在最低含量，阻止β 相Ni4Mo 的生成。
2.对还原环境的优异的耐腐蚀性。
3.极好的抗中等浓度硫酸和许多非氧化性酸腐蚀性。
4.很好的抗氯离子还原应力腐蚀开裂性（SCC）。
5.优秀的耐各种有机酸腐蚀的能力。

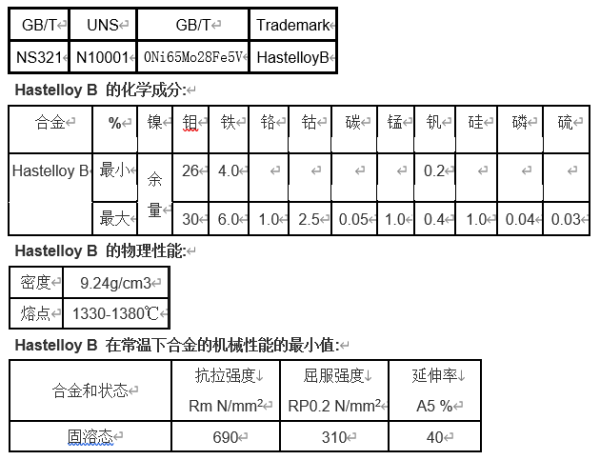

Hastelloy B 的金相结构:

Hastelloy B为面心立方晶格结构。通过控制铁和铬含量在最小值，降低了加工脆性，阻止了在700-870℃间Ni4Mo 相的析出。

 Hastelloy B 的耐腐蚀性:
镍钼合金Hastelloy B的碳、硅含量极低，降低了焊接热影响区碳和其它杂质相的析出，因此其焊缝也具有足够的抗腐蚀性。合金Hastelloy B-2在还原性介质中具有很好的抗腐蚀性，如各种温度和浓度的盐酸溶液。在中等浓度的硫酸溶液（或者含有一定量的氯离子）中也具有很好的抗腐蚀性。同时也能用于醋酸和磷酸环境。合金材料只有在适宜的金相状态和纯净的晶体结构时才能具有最好的耐腐蚀性。

Hastelloy B 应用范围应用领域有：
佰利乐合金Hastelloy B在化学、石化、能源制造和污染控制领域中有着广泛的应用，尤其是在硫酸、盐酸、磷酸、醋酸等工业中。

Hastelloy B 主要规格：

佰利乐Hastelloy B 无缝管、Hastelloy B 钢板、Hastelloy B 圆钢、Hastelloy B 锻件、Hastelloy B 法兰、Hastelloy B 圆环、Hastelloy B 焊管、Hastelloy B 钢带、Hastelloy B 直条、Hastelloy B 丝材及配套焊材、Hastelloy B 圆饼、Hastelloy B 扁钢、Hastelloy B 六角棒、Hastelloy B 大小头、Hastelloy B 弯头、Hastelloy B 三通、Hastelloy B 加工件、Hastelloy B 螺栓螺母、Hastelloy B 紧固件

Hastelloy C哈氏合金

对应牌号：

佰利乐NS333、N10002、0Cr15Ni60Mo16W5Fe5

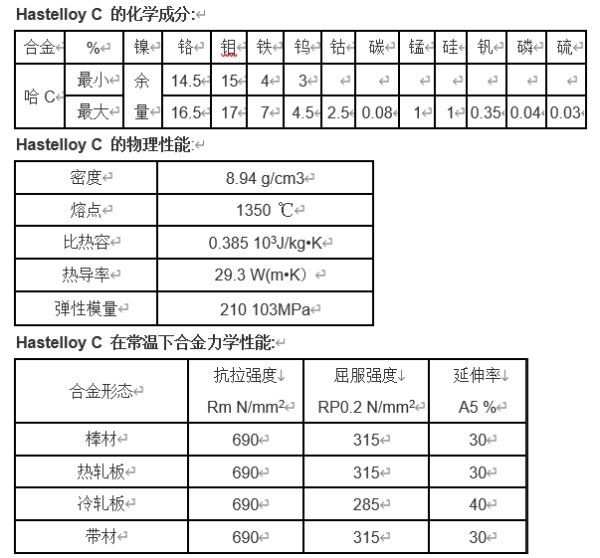

HastelloyC耐腐蚀性能

1.在70℃以下任何浓度的硫酸溶液中都耐腐蚀，腐蚀率约为0.1mm/a；

佰利乐2.在室温下各种浓度盐酸中腐蚀率不高于0.1mm/a；在65℃下的各种浓度盐酸中也小于0.5 mm/a，盐酸中是否充氧，对耐蚀性物显著影响；

3.在氢氟酸中腐蚀率不超过0.25 mm/a，在沸腾温度下的55%H3PO4+0.8%HF的条件下，腐蚀率府大于0.75 mm/a；

佰利乐4.在室温下所有浓度或较高温度的稀硝酸中均是耐蚀的，腐蚀率为0.1mm/a左右，在60-70℃下任何浓度的铬酸以及有机酸和其他混合液中均有良好的耐蚀性，腐蚀率分别小于0.125 mm/a和0.175 mm/a；

5.是少数能耐干、湿氯气腐蚀的材料之一，可在干、湿氯气交换腐蚀条件下使用；

6.能耐高温HF气体腐蚀，在550℃以下的HF气体腐蚀率为0.04 mm/a，在750℃时腐蚀率为0.16 mm/a。

HastelloyC加工性能

热加工工艺

佰利乐1. 热加工温度范围1200℃～950℃，冷却方式为水冷或快速空冷。

2. 为保证最佳的防腐性能，热加工后应进行热处理，工件应直接加入已升温的热处理炉。

冷加工工艺

佰利乐1.加工硬化率大于奥氏体不锈钢，因此需要对加工设备进行挑选。工件应为固溶热处理态，并且在冷轧过程中应有中间退火。

2. 若冷轧变形量大于15%，则需要对工件进行二次固溶处理。

焊接工艺

佰利乐适合采用任何传统焊接工艺焊接，如钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊

 HastelloyC应用领域

佰利乐核能工业,化工、石油工业 ，容器换热器、板式冷却器，乙酸和酸性产品的反应器，高温结构件。

佰利乐HastelloyC主要规格：

佰利乐HastelloyC无缝管、HastelloyC钢板、HastelloyC圆钢、HastelloyC锻件、HastelloyC法兰、HastelloyC圆环、HastelloyC焊管、HastelloyC钢带、HastelloyC直条、HastelloyC丝材及配套焊材、HastelloyC圆饼、HastelloyC扁钢、HastelloyC六角棒、HastelloyC大小头、HastelloyC弯头、HastelloyC三通、HastelloyC加工件、HastelloyC螺栓螺母、HastelloyC紧固件等。
