Inconel625（NO6625）高温合金概述：

Inconel625是以钼、铌为主要强化元素的固溶强化型镍基变形高温合金，具有优良的耐腐蚀和搞氧化性能，从低温到980℃均具有良好的拉伸性能和疲劳性能，并且耐盐雾气氛下的应力腐蚀。因此，可广泛用于制造航空发动机零部件、Inconel625合金的加工和焊接性能良好，可供应各种板材、棒材、管材、丝材、带材和锻件。

材料牌号： Inconel625

佰利乐Inconel625相近牌号： GH3625(GH625)(中国)，UNS NO6625(美国)。

Inconel625热处理制度：棒材：950～1030℃，空冷或水冷

Incone l625相近牌号

NS336  GH3625  GH625(中国)、NC22DNb(法国)、W.Nr.2.4856(德国)

Incone l625化学成份

合金牌号  Incone l625

%：最小  最大镍Ni：余量

铬Cr：20.0-23.0

铁Fe：5.0

钼Mo：8.0-10.0

铌Nb：3.15-4.15

钴Co：1.0

碳C：0.10

锰Mn：0.5

硅Si：0.5

硫S：0.015

铜Cu：0.07

铝Al：0.4

钛Ti：0.4

Inconel625物理性能

密度            熔点          热导率              比热容          弹性g/cm3               ℃                  λ/(W/m•℃)             J/kg•℃             GPa

 8.44              12901350            12.1(100℃)            430                  205

佰利乐剪切模量            电阻率                                       线膨胀系数

佰利乐GPa                 μΩ•m               泊松比                 a/10-6℃-1

79                   1.28                0.308                 12.3(20~100℃)

 Inconel625力学性能：(在20℃检测机械性能的最小值)

热处理方式     抗拉强度σb/MPa     屈服强度σp0.2/MPa    延伸率σ5 /%    布氏硬度HBS

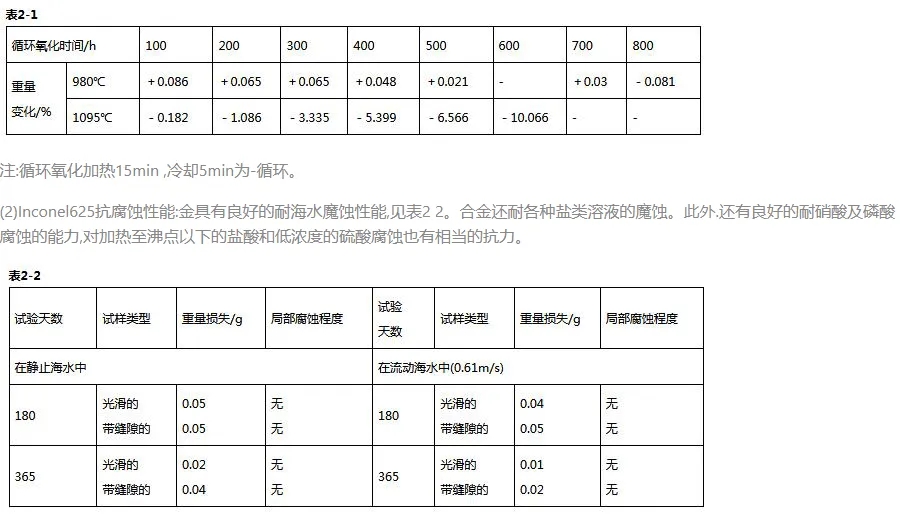

固溶处理          830                      410               30            ≤290 作者：021shsd https://www.bilibili.com/read/cv10830323 出处：bilibili
