GH4169合金在-253~650℃温度范围内具有良好的综合性能，650℃以下的屈服强度居变形高温合金的首位，并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能，以及良好的加工性能、焊接性能良好。能够制造各种形状复杂的零部件，在宇航、核能、石油工业及挤压模具中，在上述温度范围内获得了极为广泛的应用。

该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。汉锴金属材料供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。

GH4169相近牌号

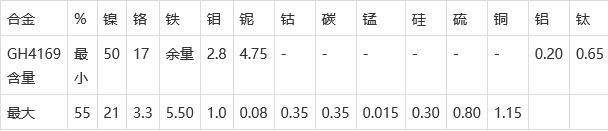

GH4169化学成分

佰利乐GH4169的物理性能:

GH4169在常温下合金的机械性能的最小值:

GH4169品种规格和供应状态可以供应模锻件（盘、整体锻件）、饼、环、棒（锻棒、轧棒、冷拉棒）、板、丝、带、管、不同形状和尺寸的紧固件、弹性元件等、交货状态由供需双方商定。丝材以商定的交货状态成盘状交货。GH4169熔炼和铸造工艺 合金的冶炼工艺分为3类：真空感应加电渣重熔；真空感应加真空电弧重熔；真空感应加电渣重熔加真空电弧重熔。可根据零件的使用要求，选择所需的冶炼工艺，满足应用要求。

GH4169相变温度γ"相是该合金的主要强化相，其稳定温度是650℃，开始固熔温度为840～870℃，完全固熔温度是950℃，γ′相也是该合金的强化相，但数量少于γ"相，其析出温度是600℃，完全熔解温度是840℃；δ相的开始析出温度是700℃，析出峰温度是940℃，980℃开始熔解，完全熔解温度是1020℃
